Tuabin gió trục đứng – chặng đường vươn lên cạnh tranh với tuabin gió trục ngang

Tuabin gió Hawt_a10

Sự tăng trưởng theo cấp số nhân của nhu cầu năng lượng cùng với sự cạn kiệt nhiên liệu hóa thạch và sự nóng lên toàn cầu đã tạo điều kiện cho sự phát triển của năng lượng tái tạo, trong đó có điện gió. Tổng công suất lắp đặt điện gió trên toàn thế giới đã gần đạt tới 743 GW vào năm 2020. Các trụ tuabin gió, thậm chí các trang trại tuabin gió đang xuất hiện ngày càng nhiều và trở nên quen thuộc.

Hình trên cùng cho thấy 3 loại tuabin gió chính - Savonius (trái) và Darrieus (phải) là tua bin gió trục thẳng đứng (VAWT) và chính giữa là một tiêu chuẩn ngang trục tua bin gió (HAWT) - tất cả với ba cánh quạt, được quay như thể chúng đang hoạt động trong gió thực sự. Chúng được quay cùng một tốc độ (toán học), 30 vòng/phút.

Nhưng những tháp tuabin gió phổ biến hiện nay hầu hết là loại có trục quay của cánh quạt nằm ngang song song với mặt đất - horizontal axis wind turbine (HAWT).

Tuabin gió Tuabin-gio

Kém phổ biến hơn tuabin gió trục ngang là các tuabin gió với trục thẳng đứng - Vertical axis wind turbine (VAWT).

Tuabin gió 070111

Hình 1. Tuabin gió trục đứng EOLE cao nhất thế giới hiện nay (110m) tại Quebec, Canada (nguồn: wikipedia)

Trên thực tế các tuabin gió cổ xưa nhất được ghi lại là các loại tuabin gió trục đứng. Tuabin gió trục đứng là loại tuabin có trục quay của các cánh quạt gió nằm thẳng đứng, trục này sẽ được kết nối với các bộ phận quan trọng như hộp số, máy phát điện,… nằm ở gần mặt đất. Thiết kế này sẽ tạo thuận lợi trong việc xây dựng và lắp đặt so với tuabin gió trục ngang khi không cần đưa các bộ phận quan trọng với khối lượng lớn lên cao, giúp hạ trọng tâm tuabin và tạo cân bằng cơ học tốt hơn. Đồng thời với các tuabin gió nổi ngoài khơi, có trọng tâm thấp sẽ giúp tăng độ ổn định, an toàn và giảm nguy cơ bị lật.

Tuabin gió trục đứng cũng chiếm diện tích sử dụng nhỏ hơn tuabin gió trục ngang, do đó có thể bố trí nhiều tuabin gió trục đứng hơn trên cùng một diện tích. Ngoài ra, các tuabin gió trục đứng cũng hạn chế sự thất thoát năng lượng của gió khi đi qua tuabin, giúp tăng hiệu suất tổng thể của trang trại điện gió thêm từ 5-10% so với tuabin gió trục ngang.

Tuabin gió 070210

Hình 2. Cấu tạo cơ bản của tuabin gió trục đứng và trục ngang

Tuabin gió trục đứng ngày nay chủ yếu dựa trên hai nguyên lý hoạt động: sử dụng lực cản hoặc sử dụng lực nâng của gió. Đại diện cho hai loại nguyên lý hoạt động này là tuabin gió kiểu Savonius và kiểu Darrieus. Tuabin Savonius có thiết kế đơn giản nhất và được cấu tạo bởi hai hoặc nhiều gầu bán trụ, sử dụng lực cản của gió làm quay trục thẳng đứng nối với các thiết bị phát điện. Trong khi đó tuabin gió kiểu Darrieus bao gồm một trục thẳng đứng và các cánh quạt gió có hình cánh cung, với hai đầu của cánh được gắn vào đầu và cuối của trục quay thẳng đứng. Sự chuyển động của những cánh quạt này ngược với hướng gió tạo ra một lực khí động học tác dụng lên trục, làm cho cánh quạt quay.

Tuabin gió 070310

Hình 3. Các loại tuabin gió trục đứng [4]

Tuabin gió trục đứng kiểu Darrieus được kỹ sư hàng không người Pháp Georges Jean Marie Darrieus phát minh ra vào năm 1931. Tuabin gió kiểu Darrieus sau này đã được cải tiến, phát triển thêm về hình dạng cánh để nâng cao hiệu suất, dẫn đến sự ra đời của tuabin gió kiểu H-Rotor (hoặc H-Rotor Darrieus) với các cánh quạt thẳng đứng và kiểu Helix với các cánh quạt xoắn ốc. Tuabin gió kiểu Darrieus có hiệu suất tốt hơn so với tuabin kiểu Savonius khi đạt tốc độ quay cao hơn nhưng mô-men xoắn khởi động tuabin lại thấp hơn.

So với tuabin gió trục ngang, các tuabin gió trục đứng có thể bắt đầu hoạt động với tốc độ gió thấp hơn và không phụ thuộc vào hướng gió. Điều này giúp cho các tuabin gió trục đứng được lắp đặt phổ biến tại những nơi diện tích nhỏ, khu dân cư, trên mái các tòa nhà với công suất chỉ từ vài kW đến vài trăm kW. Trong khi đó tuabin gió trục ngang lớn với các cánh quạt vuông góc với hướng gió sẽ có hiệu suất cao hơn, tạo ra nhiều điện năng hơn với công suất từ 3 - 4 MW nhưng phải được lắp đặt trên cao và đòi hỏi diện tích sử dụng lớn hơn, tạo thành các trang trại điện gió rộng lớn. Để cạnh tranh với các tuabin gió trục ngang, các nhà nghiên cứu, công ty sản xuất đã và đang nghiên cứu và thử nghiệm các loại tuabin gió trục đứng có kích thước lớn hơn và có thể hoạt động với dải công suất tương đương với các tuabin gió trục ngang lớn hiện nay.

Tuabin gió của DAF Indal

Tuabin gió trục đứng kiểu Darrieus quy mô lớn đầu tiên được xây dựng ở Quần đảo Magladen, Canada với công suất 230 kW. Tuabin này được sản xuất bởi công ty DAF Indal và Hydro Quebec với sự hướng dẫn của Hội đồng nghiên cứu Quốc gia Canada (CNRC). Đường kính rotor là 24 m với diện tích vùng quét là 595 m2. Tuabin hai cánh quạt này được trang bị máy phát điện cảm ứng truyền động bằng dây curoa. Tuabin này đã ngừng hoạt động sau 11 năm vào năm 1988. Năm 1984, DAF Indal đã chế tạo mô hình tuabin gió với công suất 500 kW. Tuabin đầu tiên của loạt sản phẩm này thuộc sở hữu của Công ty Edison Nam California (SCE) và được lắp đặt gần Palm Springs, California. Tuabin thứ hai thuộc sở hữu của CNRC và được lắp đặt tại bãi thử gió Đại Tây Dương ở Đảo Prince Edward, Canada có đường kính cánh quạt 36 m và truyền động trực tiếp cho máy phát điện. Ngoài mô hình 500 kW, DAF Indal đã phát triển các tuabin 50 kW với độ tin cậy tương đối cao. Tuabin loại này được lắp đặt trên quần đảo Vancouver đã hoạt động được 16 năm. Tuabin được lắp đặt tại Prince Edward Island bị hỏng cánh quạt vào năm 1985, khiến việc phát triển tuabin Darrieus của DAF Indal bị dừng lại. Ngoài các vấn đề về mỏi cánh quạt và gợn mô-men xoắn, vốn là bản chất vốn có của tuabin Darrieus, tuabin DAF Indal vẫn còn rất nhiều hứa hẹn.

Tuabin gió 070410

Hình 4. (a) Tuabin của DAF tại đạo Magdalen; (b) Mô hình tuabin 50 kW của DAF (nguồn: Paul Gipe)

Tuabin gió của FloWind

FloWind đã xây dựng và vận hành các mô hình 17 m và 19 m dựa trên thiết kế và công nghệ của SNL. Mô hình tuabin có đường kính cánh quạt là 17m, quét qua diện tích 260 m2 với chiều cao 23 m, trong khi mô hình 19 m có diện tích quét 316 m2 với công suất định mức là 300 kW. Tốc độ gió định mức là 17 m/s và 20 m/s lần lượt đối với mẫu 17 m và 19 m, tương đối cao đối với tuabin trên bờ và thực tế là nó chưa bao giờ đạt được công suất định mức trong suốt thời gian hoạt động. Tuabin công suất 300 kW sử dụng cánh quạt định hình SNLA 2150 và hộp số trang bị thêm giúp tăng tốc độ quay của tuabin lên 60 vòng/phút. Hộp số này sau đó gây ra hỏng hóc và các nguyên mẫu tiếp theo sau đó được thay thế bằng hộp số F-19 làm giảm vòng quay tuabin xuống 52 vòng/phút. Cánh quạt cũng được thiết kế lại với thành dày hơn và đã được sử dụng trong các phiên bản thương mại của tuabin này. Hệ thống phanh của tuabin cũng được thiết kế bao gồm hai hệ thống phanh thủy lực. Một bộ phanh an toàn thứ ba cũng được tích hợp trong hệ thống.

Việc thiết kế chế tạo các cánh quạt bằng nhôm trong các tuabin thương mại đã gây ra sự cố mỏi do ứng suất theo chu kỳ. FloWind đã giới thiệu thiết kế 3 cánh quạt mới làm bằng sợi thủy tinh thông qua phiên bản gia tăng chiều cao cánh quạt EHD. FloWind đã lắp đặt và vận hành hơn 500 tuabin tại đèo Altamont ở California. Tất cả các tuabin này của FloWind đã ngừng hoạt động vào năm 2004 và tuabin cuối cùng đã được tháo dỡ vào năm 2010.

Tuabin gió 070510

Hình 5. Tuabin gió của FloWind (nguồn: Paul Gipe)

Tuabin gió EOLE

EOLE được lắp đặt vào năm 1987 tại Quebec, Canada. Đây là VAWT lớn nhất từng được chế tạo với công suất định mức 3.8 MW, máy phát điện được truyền động trực tiếp và bắt đầu hoạt động ở tốc độ quay 14 vòng/phút. Tuabin được thiết kế với hai cánh quạt được làm bằng lõi thép đường kính 64m và cao tới 110m được đưa vào hoạt động từ năm 1987. Tuabin này ngừng hoạt động vào năm 1993 do hỏng hóc liên quan đến ổ trục dưới. Trong suốt 6 năm hoạt động tuabin này đã tạo ra 12 triệu kWh điện. Ngày nay tuabin này đã trở thành một điểm tham quan du lịch tại Quebec, Canada.

Tuabin gió 070610

Hình 6. Tuabin gió EOLE (nguồn: Paul Gipe)

Skwid – MODEC

Công ty Kỹ thuật & Phát triển Đại dương Mitsui (MODEC), một công ty công nghệ ngoài khơi chuyên về các giàn khoan dầu khí, đã phát triển tuabin gió ngoài khơi có tên Savonius Keel & Wind Turbine Darrieus (skwid). Tuabin này độc đáo ở chỗ đây là loại tuabin đầu tiên khai thác năng lượng gió và thủy triều trên cùng một thiết bị duy nhất. MODEC tuyên bố rằng đây là một giải pháp phát điện hiệu quả và tiết kiệm chi phí. Năng lượng gió được khai thác thông qua một cánh quạt H-Rotor nổi trong khi các dòng hải lưu được khai thác bởi một cánh quạt Savonius hai tầng nằm chìm dưới mặt nước. Tháp quay của rotor H-Rotor và rotor Savonius thẳng hàng và được kết nối với nhau thông qua hộp số. Rotor Savonius có thể được sử dụng để khởi động rotor H-Rotor nhằm nâng cao hiệu suất, sau đó nó tiếp tục tạo ra năng lượng như hai bộ phận độc lập. Công suất định mức của tuabin Savonius là 60 kW và công suất định mức tổng của cả hai tuabin là 500 kW. Hộp số và máy phát điện được đặt bên trong bệ nổi và được gắn vào tháp quay thông qua một cấu trúc giống như khớp nối. Thiết kế này giúp làm tăng độ ổn định của tuabin những vẫn cho phép tuabin này khai thác hiệu quả năng lượng từ thủy triều.

Mặc dù ý tưởng này rất mới lạ nhưng những lỗi nghiêm trọng trong quá trình lắp đặt tuabin ngoài khơi đảo Kabe, Nhật Bản đã khiến cho dự án bị bỏ dở.

Tuabin gió 070710

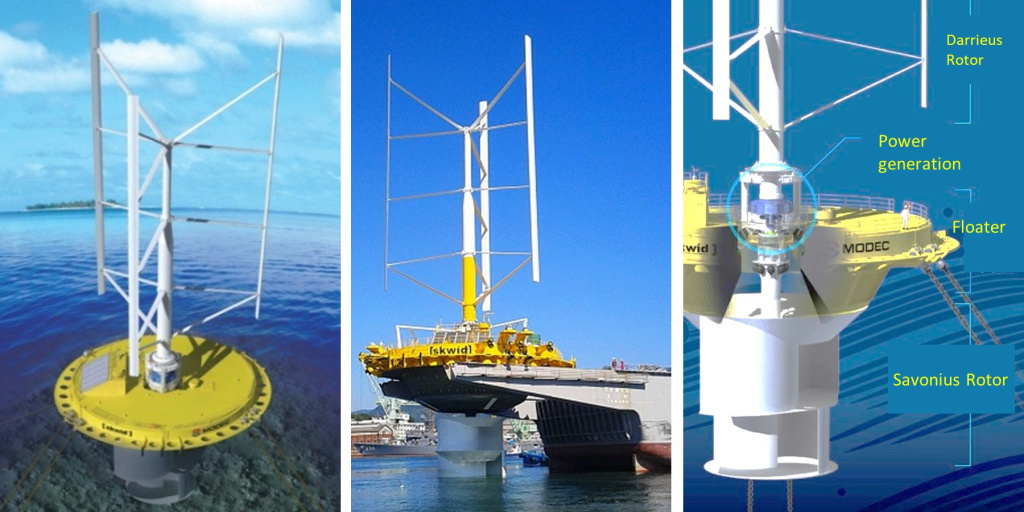

Hình 7. (a) Mô hình tuabin Skwid; (b) Tuabin đang được vận chuyển; (c) Thiết kế tuabin Savonius. [3]

ANew Turbines

Viện nghiên cứu ANew từ Ba Lan đang tích cực phát triển các tuabin kiểu H-Rotor với sự hỗ trợ của công ty Stalprodukt SA thông qua các nguyên mẫu tuabin gió trục đứng ANEW-S1 (15kW), ANEW-M1 (200kW) và nổi bật nhất là ANEW-B1 có công suất 1.5 MW. Tuabin này đang được thử nghiệm từ năm 2017 với đường kính tuabin là 52 m và diện tích quét là 1700 m2. Theo nhà sản xuất, các cánh quạt của tuabin loại này phải được sửa chữa lại hoặc thay thế sau mỗi 10 năm do sự mỏi của cánh quạt và các lực ứng suất xen kẽ tác động lên tuabin, một đặc tính cố hữu của rôto H-Rotor.

Tuabin gió 070810

Hình 8. (a) Tuabin ANEW-B1; (b) Tuabin ANEW-S1; (c) Máy phát điện đường kính lớn (nguồn: ANew Institute)

Rõ ràng là hầu hết các hỏng hóc của tuabin gió trục đứng đều liên quan đến hiện tượng mỏi cánh quạt do lực khí động học thay đổi liên tục trên mỗi vòng quay. Sự xuất hiện của các loại vật liệu như sợi thủy tinh và đặc biệt là composit sẽ cung cấp một giải pháp toàn diện nhằm nâng cao tuổi thọ cánh quạt. Tuabin gió trục đứng hứa hẹn sẽ phát triển hơn nữa trong tương lai, đặc biệt là đối với các dự án tuabin gió ngoài khơi.

Tổng hợp: Phạm Đức Trung

Tài liệu tham khảo:
[1] https://www.statista.com/statistics/268363/installed-wind-power-capacity-worldwide/
[2] Palanisamy Mohan Kumar, Krishnamoorthi Sivalingam, Teik-Cheng Lim, Seeram Ramakrishna and He Wei. Review on the Evolution of Darrieus Vertical Axis Wind Turbine: Large Wind Turbines, 7/8/2019.
[3] Hybrid Floating VAWT Sinks off Japanese Coast.
https://www.windpoweroffshore.com/article/1327126/japanese-hybrid-floating-turbine-sinks
[4] Francesco Castellani, Davide Astolfi, Mauro Peppoloni, Francesco Natili, Daniele Buttà and Alexander Hirschl. Experimental Vibration Analysis of a Small Scale Vertical Wind Energy System for Residential Use, 22/05/2019.

_________________

Cám ơn đời mỗi sớm mai thức dậy
Ta có thêm ngày nữa để yêu thương
http://www.cuuhvlq2.tk

avatar
OLD Developer

Cấp bậc: Developer

Giới tính : Nam

Bài viết : 599

Danh vọng : 972

Uy tín : 16

Phạm Phú Uynh là một nhà sáng chế mặc dù đã cao tuổi nhưng vẫn tâm huyết với khoa học và công nghệ, đặc biệt là lĩnh vực công nghệ năng lượng gió. Năm 2011, ông đã được Cục Sở hữu trí tuệ cấp bằng sáng chế số 1-0009561 về thiết bị phát điện bằng năng lượng gió (Máy phát điện gió) dạng trục đứng. Bài viết giới thiệu, phân tích xu hướng phát triển của tua-bin gió trục đứng theo thông tin sáng chế và một vài nét về sáng chế 1-0009561.

Tua-bin gió trục đứng có nhiều ưu điểm so với tua-bin gió trục ngang truyền thống, đặc biệt là lắp đặt trong khu dân cư. Tua-bin gió trục đứng phù hợp với loại gió không ổn định, không giống như tua-bin gió trục ngang, phải đặt ở trên tháp cao để có thể tạo ra đủ điện.

Nghiên cứu của các tác giả Joachim Toftegaard Hansen- Mahak và Iakovos Tzanakis thuộc Đại học Oxford Brookes, đăng trên tạp chí Scitechdaily ngày 26/04/2021 chỉ ra rằng thiết kế tua-bin trục đứng hiệu quả hơn nhiều so với tua-bin truyền thống trong các trang trại gió quy mô lớn và đặc biệt khi được đặt thành cặp, các tua-bin trục đứng sẽ tăng hiệu suất của nhau lên tới 15%.

Ngoài những ưu điểm nêu trên thì tua-bin gió trục đứng cũng có những khuyết điểm mà những khuyết điểm này làm tua-bin gió trục đứng ít phổ biến hơn so với tua-bin gió trục ngang đó là: hiệu suất quay kém dẫn đến hiệu suất phát điện thấp, tốc độ gió khả dụng thấp do thường lắp đặt dưới mặt đất, thường lắp tại các khu dân cư nên các thành phần dễ bị hao mòn do bị tác động bởi môi trường xung quanh, hiệu quả chuyển đổi từ năng lượng gió thành năng lượng điện thấp hơn so với tua-bin gió trục ngang (trung bình từ 10 đến 40% so với 50%), phải có cơ chế tự khởi động do tốc độ gió thấp không dễ làm mô men quay.

Tuabin gió H2d10

Số lượng đơn và bằng sáng chế về tua-bin gió trục đứng từ năm 2002-2020

Xem xét trong khoảng 20 năm từ 2000-2020 tua-bin gió trục đứng ghi nhận số lượng đơn và bằng sáng chế từ 36-96 đơn và bằng sáng chế/năm từ khoảng năm 2001-2007. Năm 2007 số lượng đơn và bằng sáng chế tua-bin gió trục đứng bắt đầu có xu hướng tăng mạnh lên 127 đơn và bằng sáng chế. Từ năm 2008- 2012 là thời điểm phát triển mạnh mẽ của các đơn và bằng sáng chế liên quan đến tua-bin gió trục đứng với số lượng đơn bằng tăng không ngừng và đạt 635 đơn và bằng sáng chế vào năm 2012. Từ năm 2013 số lượng đơn và bằng sáng chế về tua-bin gió trục đứng có xu hướng phát triển chậm lại và đang có xu hướng đi xuống.

Công ty Luvside, một công ty chế tạo tua-bin gió hàng đầu của Đức cho rằng: “Bất chấp một số nhược điểm, tua-bin gió trục đứng vẫn đáng để đầu tư và phát triển. Chắc chắn, tua-bin gió trục đứng không chỉ thiết lập được thị trường tiềm năng riêng mà còn là giải pháp thay thế cho tua-bin gió trục ngang ở những nơi tua-bin gió trục ngang không phù hợp”.

Phạm Phú Uynh là một Nhà sáng chế được đào tạo ở Đức và Việt Nam, ông đã say mê tìm tòi về các mô hình sáng chế tua-bin gió trục đứng và năm 2011 ông đã được Cục Sở hữu trí tuệ cấp bằng sáng chế 9561 về thiết bị phát điện bằng năng lượng gió (viết tắt Máy phát điện gió) dạng trục đứng. Sáng chế này hoạt động theo nguyên lý trục đứng- áp dụng phương pháp cánh buồm cùng bí quyết phối hợp 4 yếu tố đồng bộ không thể tách rời nhau về hình dáng, số lượng 3 cánh, bố cục lệch tâm bao quanh trụ quay, bố cục tầng và thêm Stator.

Tuabin gió H3mp10

Hình ảnh mô phỏng sáng chế của tác giả Phạm Phú Uynh

Thiết bị khai thác năng lượng gió theo sáng chế có kết cấu gồm 2 phần rotor và stator. Rotor được lắp xoay quanh trục thẳng đứng, rotor có 3 cánh được bố trí cách nhau 120 độ, lệch tâm và bao quanh trục quay. Stator gồm 4 cánh, bố trí cách nhau 90 độ và lệch tâm, bao quanh roto để hứng chịu tác động rotor. Sáng chế này theo Nhà sáng chế Phạm Phú Uynh thì có những ưu điểm như sau:

+ Tua-bin đón mọi hướng gió, gió chiều nào tua-bin cũng quay, không cần bánh lái định hướng.
+ Áp dụng nguyên lý cản cánh buồm nên hiệu suất cao, vì tua-bin đón toàn bộ lưu lượng gió tác động vào cánh.
+ Nhờ bố cục cánh lệch tâm bao quanh trục quay, nên biến gió cản thành gió tác động liên tục từ cánh này sáng cánh khác.
+ Nhờ Stator hứng gió mọi phương hướng tác động vào tua-bin, nên có khả năng tăng tốc độ gió từ cấp III lên cấp IV, cấp V lên cấp VI, cấp VII… vì vậy có thể tăng công suất lên nhiều lần.
+ Có khả năng ổn định vòng quay của rotor bằng cách sử dụng cánh cửa đóng mở tự động ở Stator. Khi nào gió quá to mở cánh đề gió vượt ra ngoài không tác động trực tiếp vào tua-bin, ổn định vòng quay.
+ Rất dễ khởi động ở gió tốc độ nhỏ, thiết kế chế tạo đơn giản vân chuyển lắp đặt dễ dàng.

Với các ưu điểm từ sáng chế của mình, nhà sáng chế Phạm Phú Uynh cho rằng đây là một sáng chế hết sức tiềm năng, có khả năng thay thế được các công nghệ về tua-bin gió trục ngang đang nhập khẩu vào Việt Nam hiện nay. Nhà sáng chế Phạm Phú Uynh cũng bày tỏ mong muốn được hợp tác với các nhà đầu tư để chế tạo mô hình thử nghiệm, qua đó chứng minh được tính hiệu quả của sáng chế trong thực tế để từ đó có thể thương mại hóa và ứng dụng sáng chế này vào thực tiễn cuộc sống./.

Nguồn: most.gov.vn
